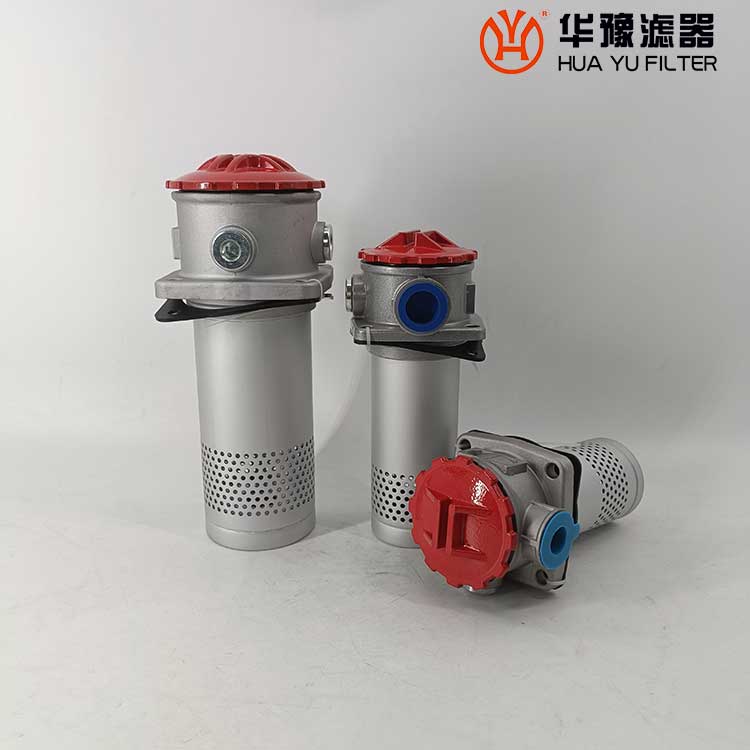

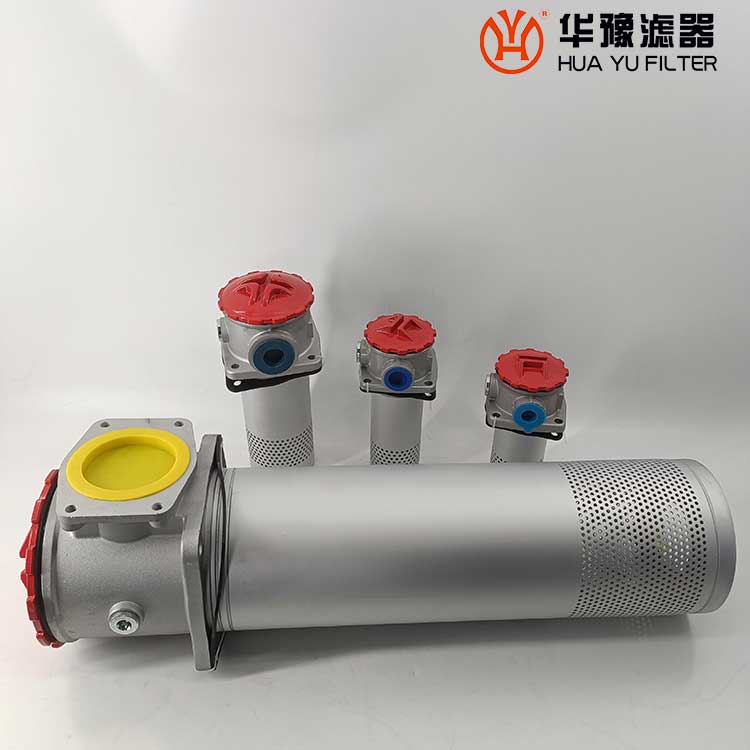

黎明箱內回油過濾器LTGY90-323

產品介紹：

該過濾器是由兩只單筒過濾器、換向閥、旁通閥、發訊器、擴散器等組成。它被安裝在油箱的頂部，可在形同不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，用來濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等，使流回油箱的油液保持清潔，以利于系統中的油液循環使用。
當一只過濾器的濾芯堵塞致使進出口壓差為0.35mpa時，發訊器發訊，這時，轉動換向閥，使備用油箱器工作，然后更換已堵塞的濾芯。
在因故不能及時更換已堵塞濾芯，使進出油口壓差進一步上升到0.4mpa時，旁通閥自動開始工作，從而保護濾芯及系統正常工作，單用戶應盡快更換濾芯。

安裝濾油器在液壓系統中的安裝位置通常有以下幾種：
(1)要裝在泵的吸油口處：
泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。
(2)安裝在泵的出口油路上：
此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。其過濾精度應為10～15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝
安全閥以防濾油器堵塞。
(3)安裝在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。
(4)安裝在系統分支油路上。
(5)單獨過濾系統：大型液壓系統可專設一液壓泵和濾油器組成獨立過濾回路。
